Pantalla donde se crean y mantienen los distintos productos de despiece o fabricación propia que se usaran en la pantalla de Presupuestos para dar precios.

La pantalla está dividida en 4 secciones principales.

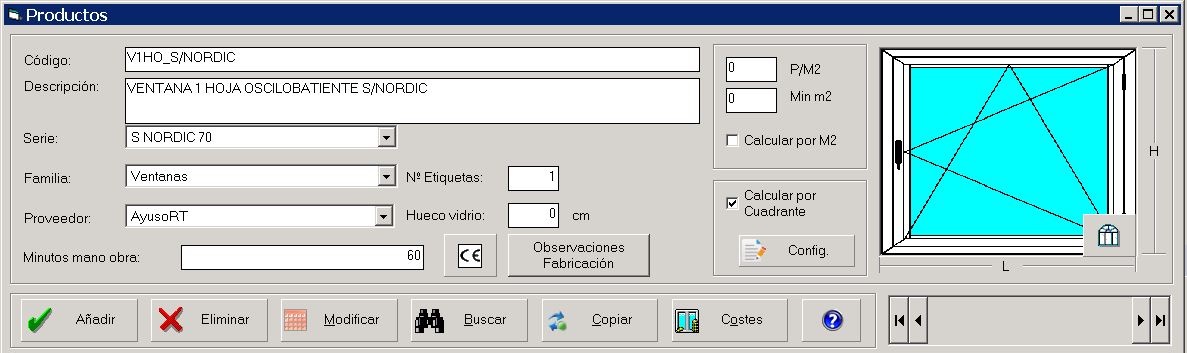

Sección superior:

 Es la cabecera del producto, donde indicaremos:

Código: Es el código que usaremos para localizar el producto más adelante. Se aconseja que el código sea un texto que represente de alguna manera al producto que representa. Por ejemplo, una ventana corredera de 2 hojas con fijo inferior de la serie X aconsejamos que sea algo así como V2H+FIsX, aunque la elección del código es completamente libre. También es desaconsejable usar caracteres como el asterisco (*) las comillas (") o las apostrofes (') por ser caracteres usados en las consultas internas en la base de datos SQL.

Descripción: Es el texto explicativo de la composición del producto. Este será el texto más el acabado o color que aparecerá en el presupuesto al seleccionar el producto.

Serie: Serie a la que pertenece el producto. Se refiere a la gama o tipo de producto en concreto formado por un conjunto de perfiles y accesorios concretos.

Familia: Clasificación para facilitar la búsqueda de productos en la pantalla de búsqueda.

Proveedor: Proveedor del que procede normalmente la perfilería.

Imagen: Imagen que se usará en el presupuesto y en la impresión final. El programa tiene la capacidad de generar imágenes dinámicas y con el acabado o color seleccionado proporcionales a las medidas. Para ello deberá usar las imágenes generadas por MetalSoft cuando le pregunte al pulsar el botón y seleccionar la imagen adecuada al producto. En la pantalla de búsqueda de imágenes puede filtrar con un texto y el comodín para ayudarle a seleccionar la imagen. Si por el contrario dice No a la pregunta, el programa le permitirá seleccionar una imagen entre los archivos de su equipo en formato BMP, se aconseja que el archivo sea reducido, no mayor de 150 kb.

Minutos de mano de obra: Tiempo en minutos que se tardará en fabricar el producto, por ejemplo, para 1 hora de fabricación habría que poner 60. Este campo también acepta formulas del estilo L/100*60 o similares para calcular los minutos dependiendo de las medidas usando los parámetros. El precio de los minutos de mano de obra y el porcentaje de beneficio sobre estos se indicará en la pantalla de Opciones en la pestaña de Presupuestos.

Calcular por Cuadrante : Esta modudo esta pensando para calcular el precio de productos de carpintería que no fabricamos, y que un proveedor de carpinteria nos facilita los precios de dicha carpinteria.

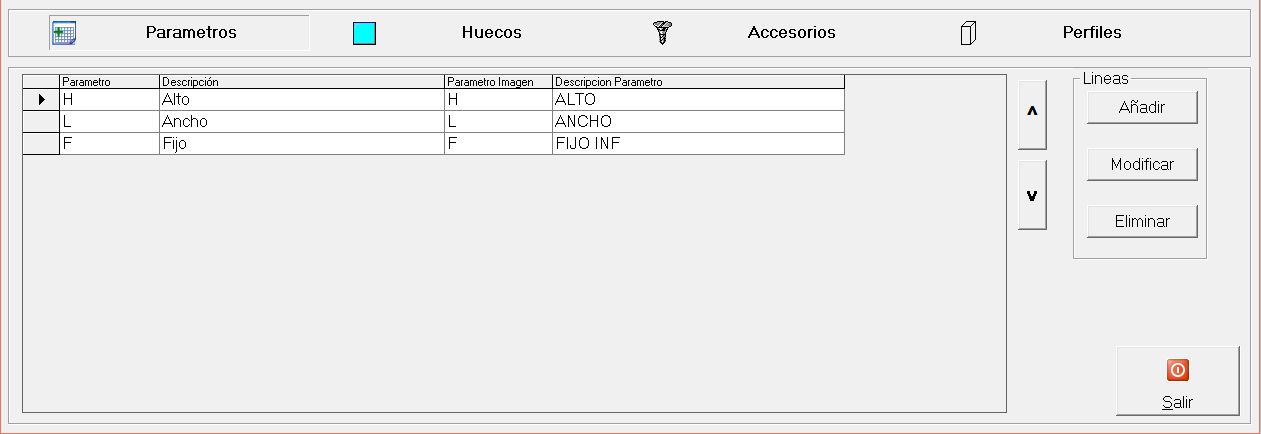

Sección Parámetros:

En esta sección se dan de alta las futuras medidas a las que llamamos Parámetros. Al crear el producto se crean automáticamente el parámetro "H" y "L" correspondientes al alto total y ancho total respectivamente. Se deberán crear tanto parámetros como medidas necesitemos para calcular el precio del producto. Por regla general los parámetros los llamamos con una letra, por ejemplo, cuando lleva un fijo se suele usar la letra "F". Estos parámetros se usarán para las futuras hojas de corte de huecos/cristales, perfiles, accesorios, mano de obra, etc.

Sección Huecos:

En esta sección se dan de alta todos los huecos para los futuros vidrios, chapas, paneles, etc. que necesitemos calcular con un precio por metro cuadrado. Para ello añadiremos cada hueco usan un nº de hueco o descripción, una fórmula de alto y una de ancho usando los parámetros creados en la sección de parámetros.

Sección Accesorios:

Esta sección contendrá todo los accesorios necesarios para fabricar el producto. Se seleccionará el accesorio y se indicará la cantidad de ese accesorio. También se puede indicar en cantidad una fórmula para que la cantidad del accesorio dependa de las futuras medidas, por ejemplo, suponiendo que trabajemos en cm. podríamos indicar la formula L/100 para poner una unidad a cada metro de ancho del producto.

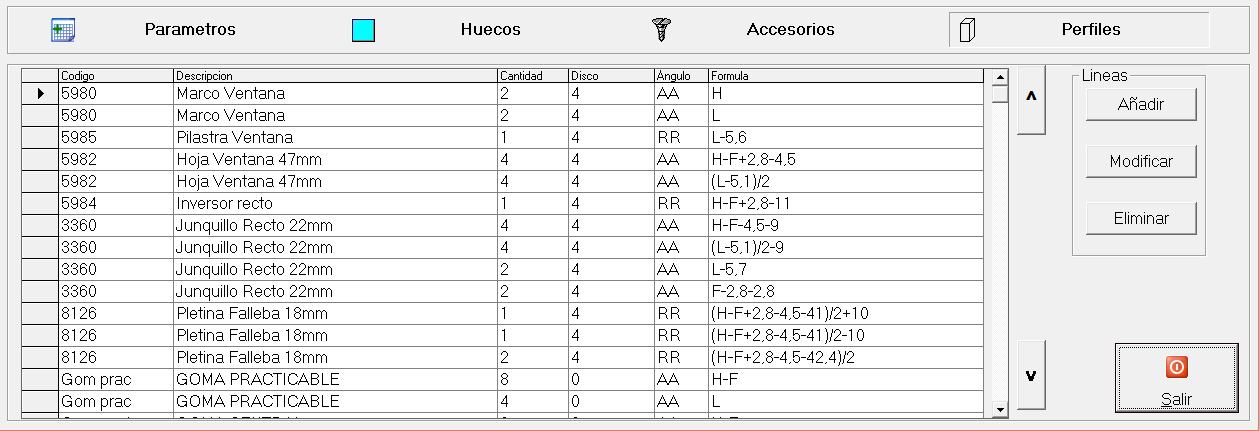

Sección perfiles:

Esta sección contiene todo aquel elemento del producto que se calculen por metro lineal, incluidos perfiles de aluminio, hierro, PVC, madera e incluso gomas, burletes o felpudos.

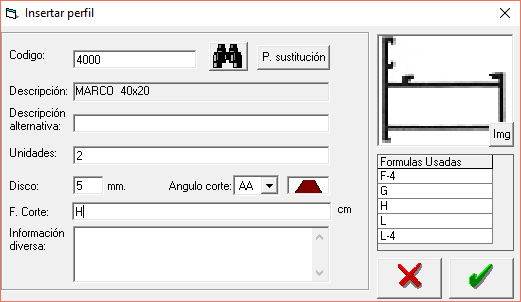

Para ello añadiremos cada perfil usando el botón Añadir:



 y rellenando los campos:

Código: Código del perfil, podemos usar el botón con icono prismáticos para buscar el perfil .

Descripción: Descripción del perfil

Descripción alternativa: Descripción que se usará en la hoja de corte en vez de usar la establecida en el propio perfil.

Unidades: Cantidad de cortes de la medida concreta que se va a indicar en este perfil. Además de una cantidad fija de piezas se puede usar también una formula como por ejemplo H/10 para poner una pieza cada 10 cm de alto tal y como se usa en perfiles machimbrados o lamas de mallorquinas.

Disco: Espesor del disco de corte en milímetros. Por defecto ponemos 5 mm. aunque se tiene en cuenta para el cálculo de precio realmente es importante para la optimización, ya que en los casos que una barra lleve muchos cortes pequeños al final el espesor del todos los cortes puede ser un valor considerable.

Angulo de corte: Corte a inglete o corte recto del perfil. AA es inglete por los dos lados, AR es inglete por un lado y recto por el otro, RR es corte recto por los dos lados, RA es corte recto por un lado e inglete por el otro. A efectos de precio no tiene ningún cambio el tipo de corte, solamente en la hoja de corte para taller.

F. Corte: Formula de corte del perfil utilizando o no los parámetros dados de alta anteriormente. Esta es la misma fórmula de corte usada para cortar los perfiles en fabricación. Usaremos como alto total siempre el parámetro "H" y como ancho el parámetro "L" además de los demás parámetros creados para fabricar el producto en cuestión. Este campo de fórmulas de corte es extremadamente potente ya que puede calcular casi cualquier tipo de formula matemática incluidas funciones especiales que resumiremos a continuación:

Funciones:

• Mayor o menos que (>) y (<), compara un valor o medida con otro y devuelve 1 en caso de que sea verdadero y 0 si es falso. Se utiliza normalmente en la casilla de cantidad de un perfil o accesorio para añadirlo o no dependiendo de las medidas. Puede multiplicar dos comparaciones para poder elegir entre medidas intermedias. Por ejemplo si ponemos en cantidad la formula (H>400)*(H<600)*3 esto pondrá 3 unidades en caso de que H sea mayor de 400 y menor de 600, si no se cumple alguna de las comparaciones el resultado será 0.

Ejemplo de fórmulas de hojas de corte:

Descripción de ejemplo	Formula	Observaciones
Formula de corte del perfil de hoja horizontal de una ventana de 2 hojas.	L/2-2,8	En este caso lo primero que se resuelve es la división y después la resta. Se usa el parámetro L porque es el que corresponde al ancho.
Formula de corte del perfil de hoja vertical de una ventana de 1 hoja.	H-4,2	Se usa el parámetro H porque es el que corresponde al alto.
Formula de corte para la cantidad de lamas de una mallorquina de 2 hojas.	int((H-25,2)/6+1)*2	Esta fórmula se usará en la cantidad del perfil. La fórmula descuenta el espesor de los materiales de marco y hoja en vertical y divide entre lo que ocupa cada lama (6 cm) añadiendo una lama más por la pérdida del decimal y multiplicando por 2 porque son 2 hojas.
Formula usada calcular los minutos de fabricación de una reja en relación al ancho.	(L/100)*200	Se calcula los metros lineales de ancho y se multiplica por 200 minutos, es decir se calcularán 200 minutos de mano de obra por metro de ancho Se usa el parámetro L porque es el que corresponde al ancho.
Formula de corte para la cantidad de barrotes de una reja con una separación máxima de 12 cm entre barrote.	int((int(L/12)-1)/2)*2+1	La fórmula se divide por 2 y se le quitan los decimales con el "int" para después multiplicar por 2 y sumarle 1, de esta forma siempre nos quedará un número impar de barrotes para poder dejar un barrote centrado en la reja.
Formula de corte de marco de medio punto	(L*3,1416/2)+F*2+10	Se usa el valor de Pi junto con el parámetro L para calcular el diámetro de la circunferencia y dividiendo entre 2 para calcular la mitad. El parámetro F se usa para indicar el comienzo de la curva.

Información diversa: Apuntes del usuario sobre el corte o la fórmula que facilitaran el mantenimiento de estas más adelante.

Formulas usadas: Formulas de corte usadas en este perfil en otros productos. Muchas veces las fórmulas y descuentos se repiten en diferentes cortes, este campo ayuda a visualizar las distintas fórmulas ya usadas anteriormente en el perfil.
